碳纤维是随着军工事业发展起来的新型材料，近年来被广泛的应用于航空、车辆、体育休闲、水利、铁路等项目中，今天我们讨论的建筑碳纤维，顾名思义就是建筑工程上用的碳纤维加固材料，它是如何在建筑上运用的？一起来看一看。

　　建筑用的碳纤维是什么材料制作的？



　　建筑用的碳纤维是采用聚丙烯腈基原丝编织而成的单向布，单向碳纤维布应用于对混凝土、钢或者其他构件的修复、加固效果明显，其抗拉强度可以达到3500MPa以上，为普通建筑用钢材的10倍，而比重仅为钢材的四分之一，是建筑加固的得力助手。总的一句话，建筑碳纤维是一种高强轻质的高性能材料。



　　碳纤维只可以用来加固受损的建筑吗？



　　碳纤维除了用于加固受损建筑，还可以用于建筑功能改造、荷载增加等。



　　碳纤维的优点



　　1、自重轻，施工方便快捷，不增加结构荷载；



　　2、轻度高，能灵活地用于抗弯、封闭箍和抗剪加固；



　　3、柔和性好，不受结构（梁、柱、通风筒、管道、墙体等）外形限制；



　　4、耐久性佳，抗化学腐蚀和恶劣环境气候变化的能力强；



　　5、抗高温、抗蠕变、抗磨蚀、抗震性能好；



　　6、符合环境要求；



　　7、适用范围广、混凝土构件、钢结构、木结构均可进行加固。



　　建筑碳纤维型号



　　克重：200g/㎡、300g/㎡



　　厚度：0.111mm（200g）和0.167mm（300g）



　　宽度：100mm、150mm、200mm、300mm、500mm及其他工程所需的特殊宽度。



　　建筑碳纤维胶



　　建筑碳纤维胶是建筑碳纤维布的配套用胶，包括底胶、找平胶和浸渍胶。底胶的作用是对凿除后的破损混凝土进行渗透粘结加固，若构件表面完好无损则无需进行加固；找平胶用于加固构件表面缺陷的修补找平；浸渍胶用于浸渍和粘结碳纤维布，从而对构件进行补强加固。



　　碳纤维施工



　　1.混凝土表面处理



　　混凝土面应凿除粉饰层，油污、污物等，然后用角磨机磨去1~2mm厚表层，混凝土构件转角处应进行倒角处理，打磨完毕用压缩空气吹净浮沉，然后用棉布蘸酒精试净表面，保持干燥备用。若被补强的混凝土存在裂缝，应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强。



　　2.底胶施工



　　施工时，底胶A、B两组份按规定的配胶比例称重，倒入洁净容器内并搅拌均匀（搅拌时沿同一方向搅拌，尽量避免混入空气形成气泡。用毛刷或滚筒刷在混凝土表面均匀涂刷，胶表层干燥以后，可视具体情况进行多次涂刷，但是涂层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不小于2小时），再进行下一道工序。）每次配制的皎液应在胶的适用期内一次用完。

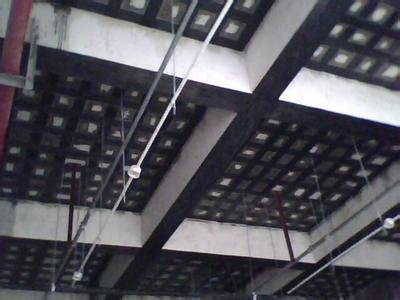

　　建筑碳纤维



　　3.找平施工



　　混凝土表面气孔及问题应使用找平胶补平。存在凹陷部位时，将配置好的找平胶用刮刀嵌刮进行修补填平，模板接头等出现高度差的部位应用找平胶填补，尽量减少高差。转角的处理，应用找平胶将其补为光滑的圆弧，半径不小于20mm。找平胶须固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），方可进行下一道工序。



　　4.碳纤维布的粘贴



　　将碳纤维浸渍胶均匀涂抹于被粘贴部位，拐角部位适当多涂抹一些。将碳纤维布拉紧对齐后粘贴，用塑料刮板 或滚筒（用去掉外边绒毛的涂料滚筒即可），沿同一方向反复滚压，直至胶料渗出。然后在碳纤维布外表面也均匀涂抹浸渍胶，并反复滚压，使浸渍胶双向充分浸润碳纤维布。若多层粘贴，待手指触感干燥，可进行下一层粘贴。碳纤维布若需搭接，搭接长度不宜小于100mm。



　　5.固化养护



　　施工完成后24小时内防止雨淋或受潮，并注意保护，防止硬物碰伤施工表面。平均气温20~25℃，固化时间不得少于3天；平均气温为10℃，固化时间不得少于7天。复合板https://www.dmfrtp.com
