技术文章:目前国内铝蜂窝板幕墙设计中常用的

2019-06-25 15:05

摘要:铝蜂窝板是当前最豪华,应用最广泛的一种建筑幕墙材料。本文主要讲述了国内铝蜂窝板幕墙设计中常用的节点方式。

一、前言

蜂窝板具有质量轻、强度高等优点 ,得到了广泛应用。早在 50 年代铝蜂窝板已应用于航空、航天领域 。在飞机中的雷达罩 、所有活动舵面 、副翼、地板、隔舱隔板、天花板、行李箱等等常用这种夹层结构。随着科技的进步、工艺成熟、加之建筑产品单一、批量大等特点 ,使铝蜂窝板的成本大副度下降后 ,才开始应用在建筑领域。到 90 年代中期主要用做建筑内外装饰幕墙板,至今在市场上取得 了意想不到的效果。

二、蜂窝铝板

1、定义

铝蜂窝板是一种夹层结构,用薄的铝板粘接上相对较厚的轻体铝蜂窝芯材,组成一种坚硬轻型板复合材料。

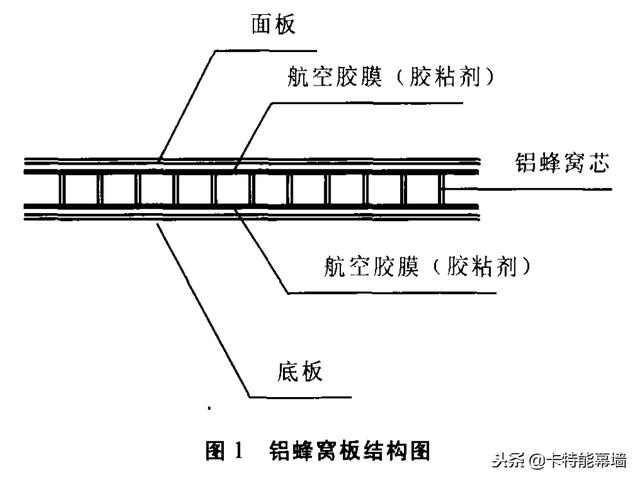

2、结构

结构示意图见下图。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式



3、特点

铝蜂窝板具有质量轻、强度高,尤其是刚度高的特点,普通铝塑板和铝单板的刚度无法与其相比。板面特别平整,作为外装饰金属幕墙板,其装饰效果尤其突出。零色差、隔音、隔热、不燃 ,现场易加工等等一系列优异性能,克服了铝塑板和铝单板的缺陷,系外墙装饰最理想的建筑材料 ,在金属幕墙中应用越来越广泛。铝蜂窝板不论是从 H _H .Robertson 公司的 Form awall2000 到国内大型的专业生产厂家生产的产品,其设计节点大概有以下几种 。

三、常见设计节点

1、节点 1

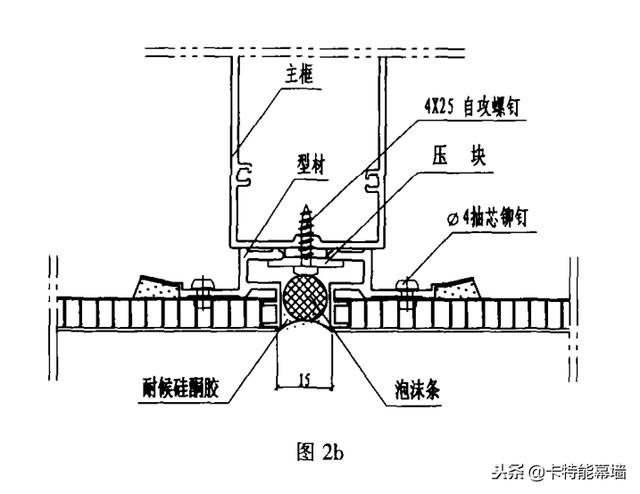

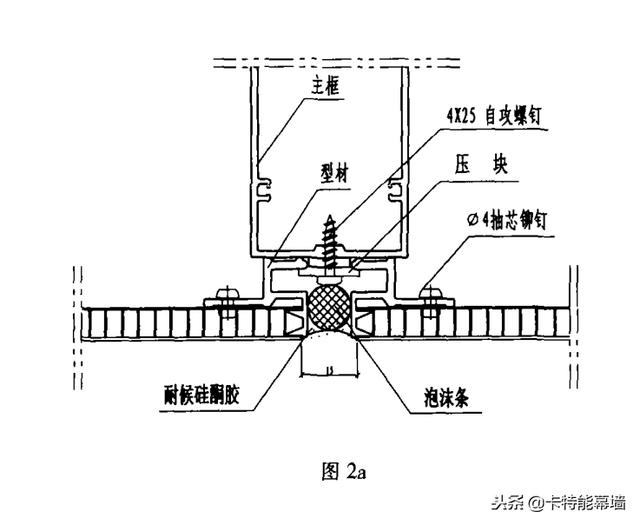

节点 1结构也称压板式结构(见下图2a、图2b)。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式



图解|目前国内铝蜂窝板幕墙设计中常用的节点方式



图 2a、图2b 是最早的设计节点。这两种结构简单易加工。铝蜂窝板厚度一般为 lOmm ,胶缝宽度一般为 12m m ~ 15m m 。

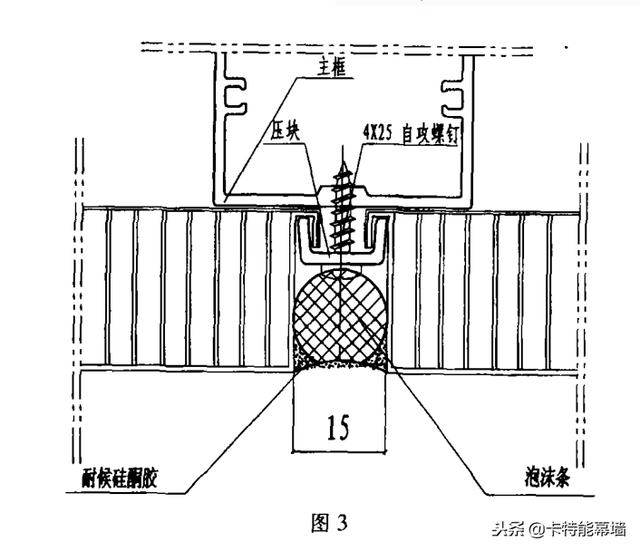

2.节点 2

这种结构是 目前建筑幕墙用的最多的一种结构 。该 结构 加工 复 杂 。铝 蜂窝 板 厚度 20m m 、25r am ,胶缝宽度 15r a m (见图 3 节点)。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式

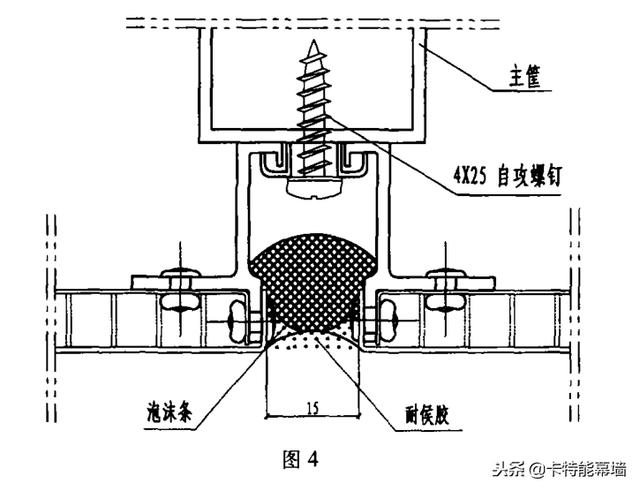

3、节点 3

这种结构也是 目前建筑幕墙应用较多的一种结构 。该结构简单 ,加工容易。铝蜂窝板厚度为10mm 、12r a m ,胶缝宽度 15mm (见图 4 节点)。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式

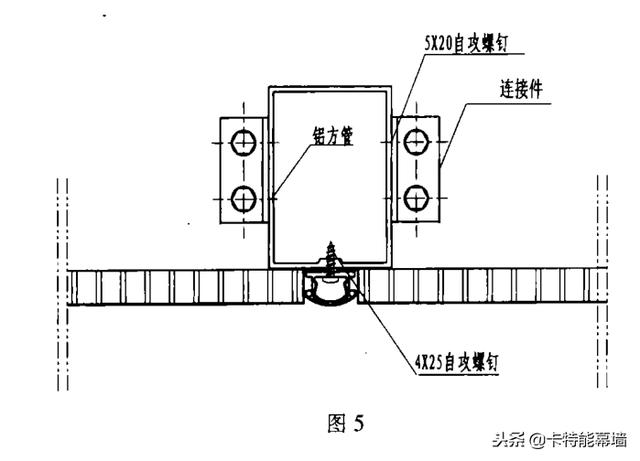

4.节点 4

这种结构也称冒形结构,是 目前建筑装饰用的最多的一种结构 。铝蜂窝板厚度一般为 |Omm ~15m m ,该结构加工简单 (见图 5 节点)。在用于内装饰时,不用打胶缝,这样减少了胶对室内环境的污染 。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式

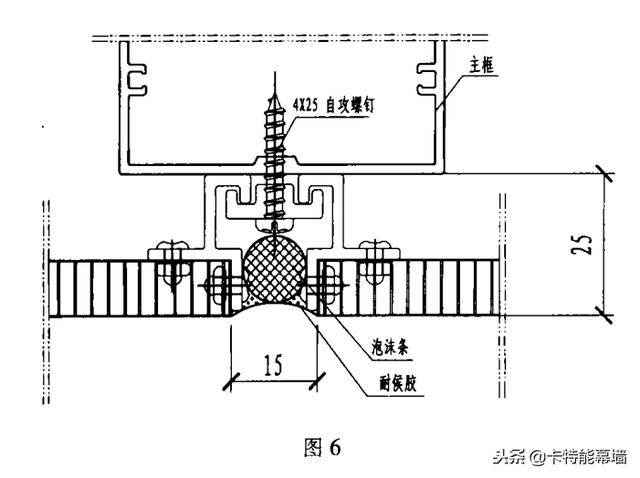

5、节点 5

这种连接方式也是 目前建筑装饰用的最多的一种结 构 ,加工 较 复杂 。铝蜂 窝板 厚度 lOmm ~15m m ,胶缝 15m m (见 图 6 节点 )。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式

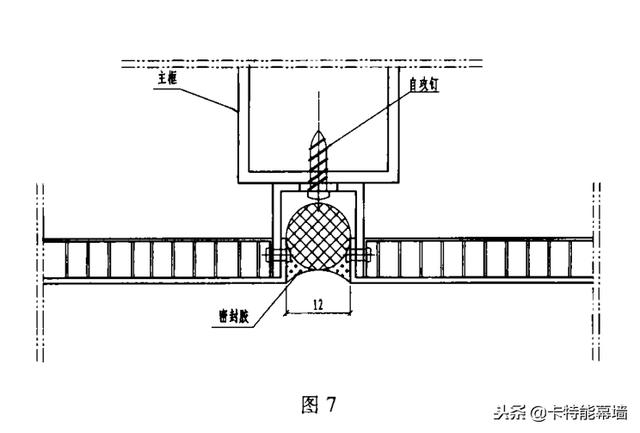

6、节点 6

该结构加工简单 ,是由节点图 4 开发来的。铝蜂窝板厚度为 10m m -12m m ,胶缝宽度 12m m (见图7图 )。

图解|目前国内铝蜂窝板幕墙设计中常用的节点方式



四、结束语

铝蜂窝板幕墙的节点设计目的不外乎是:板子在满足抗风压等强度要求的前提条件下,使板子即易加工 ,又便于连接和安装。铝蜂窝板金属幕墙正经历着 “暴雨骤雨”般的开发和使用,技术正走向成熟的发展转化。
